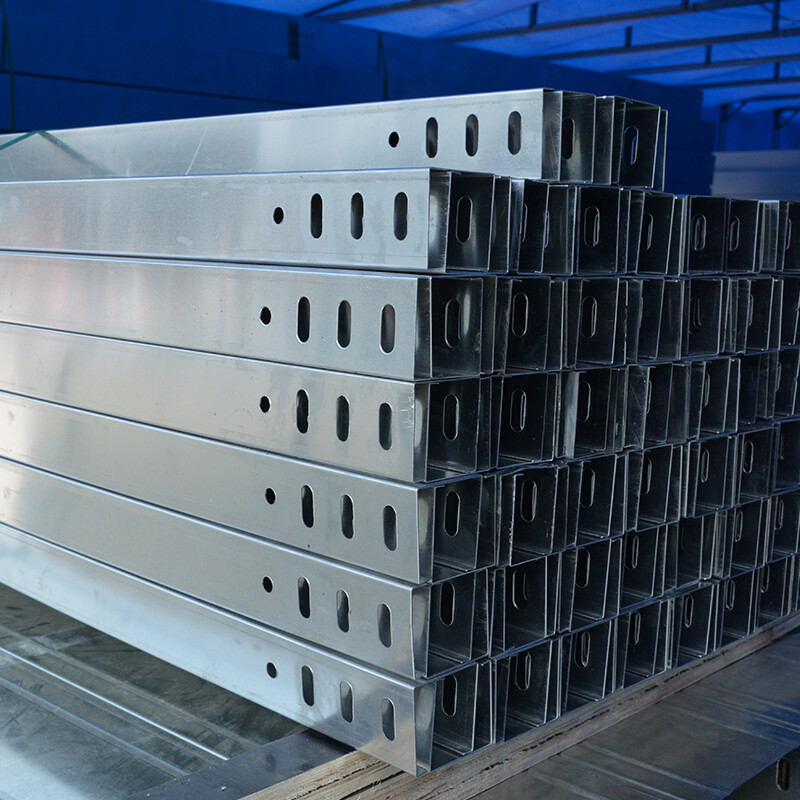

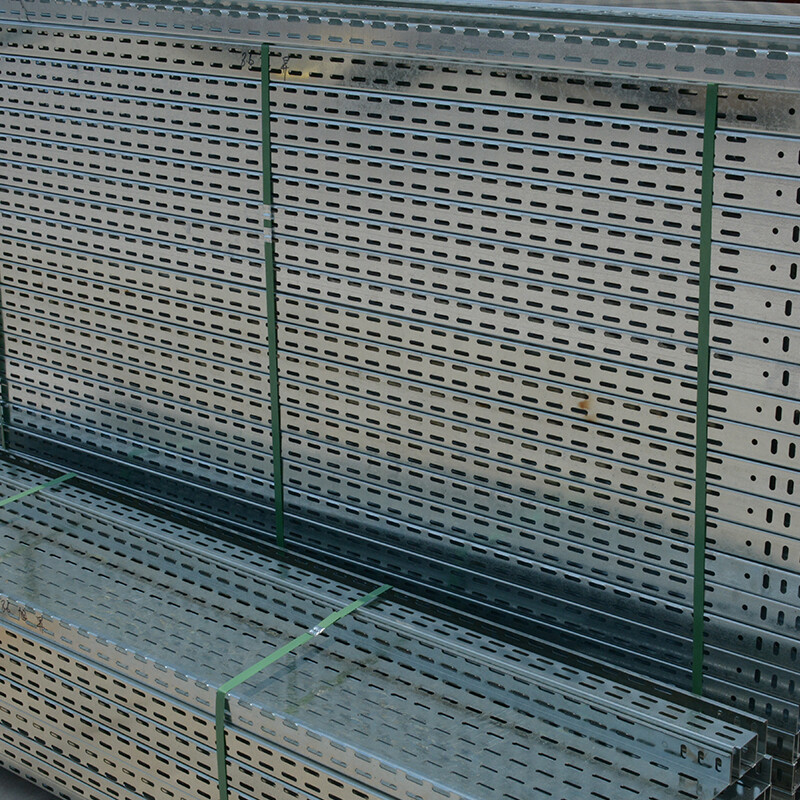

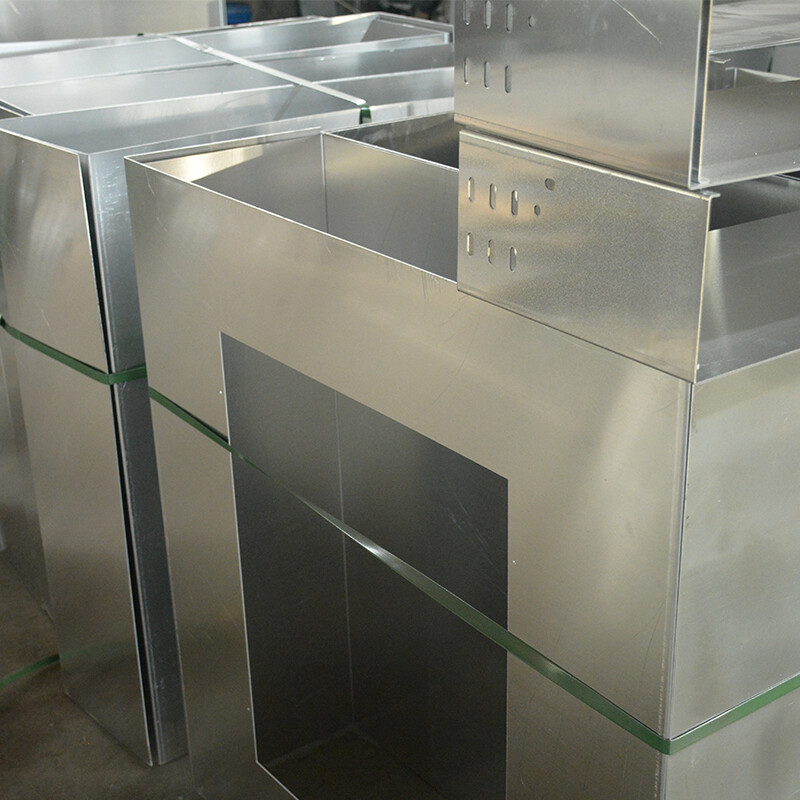

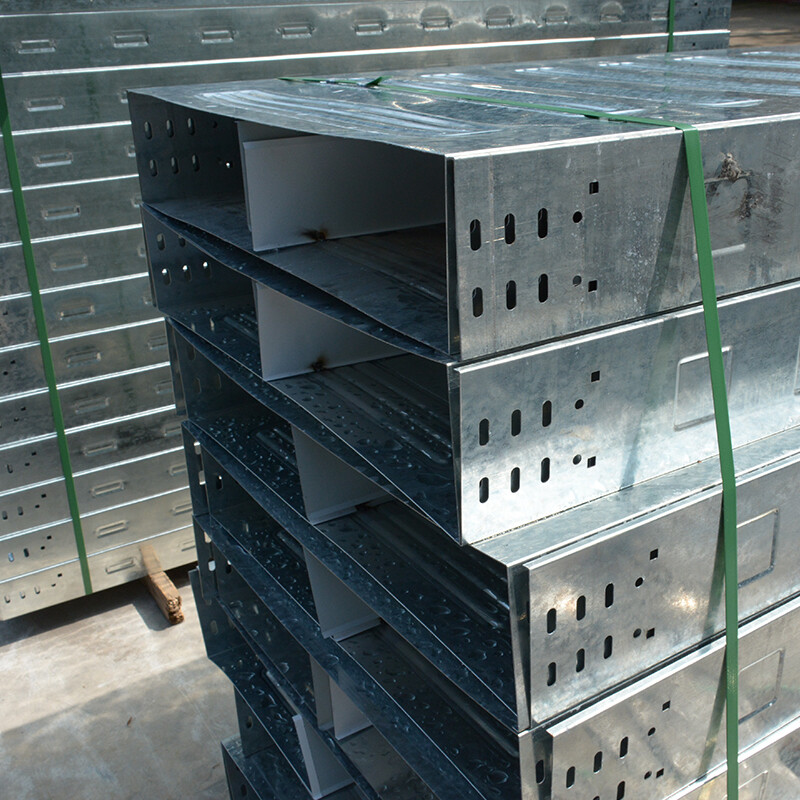

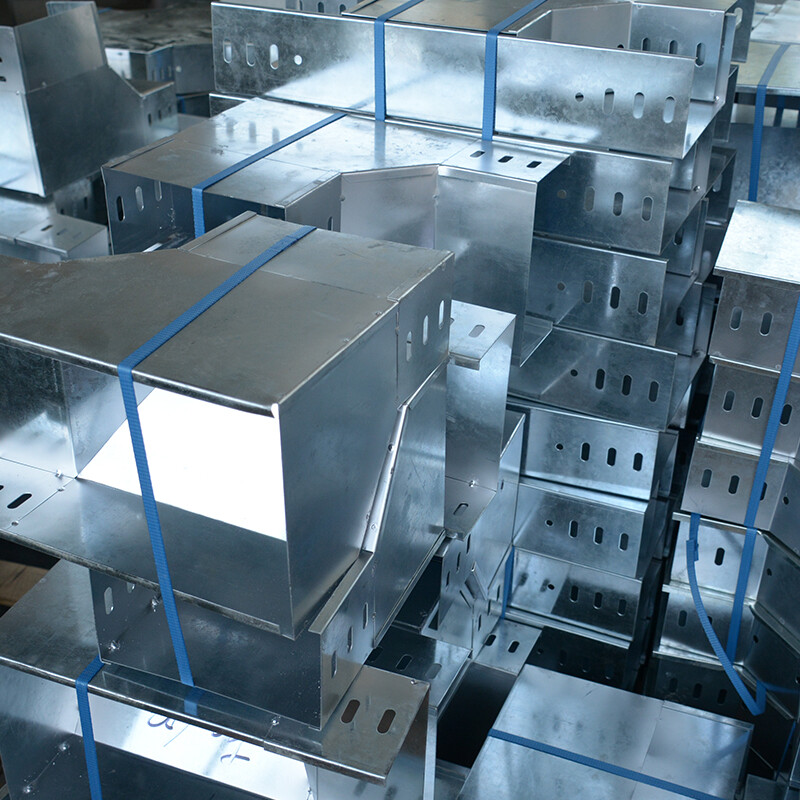

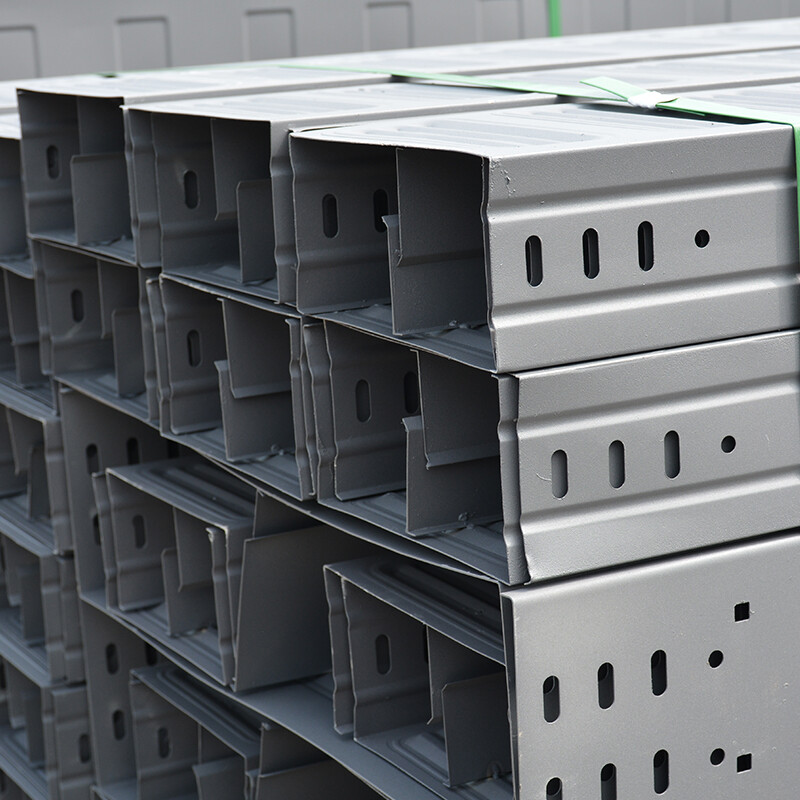

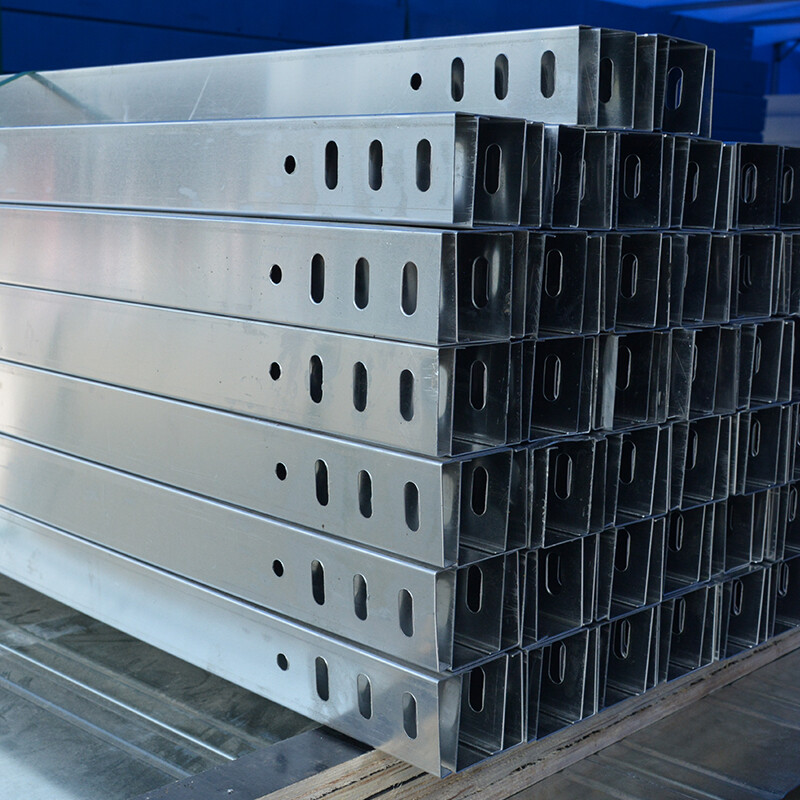

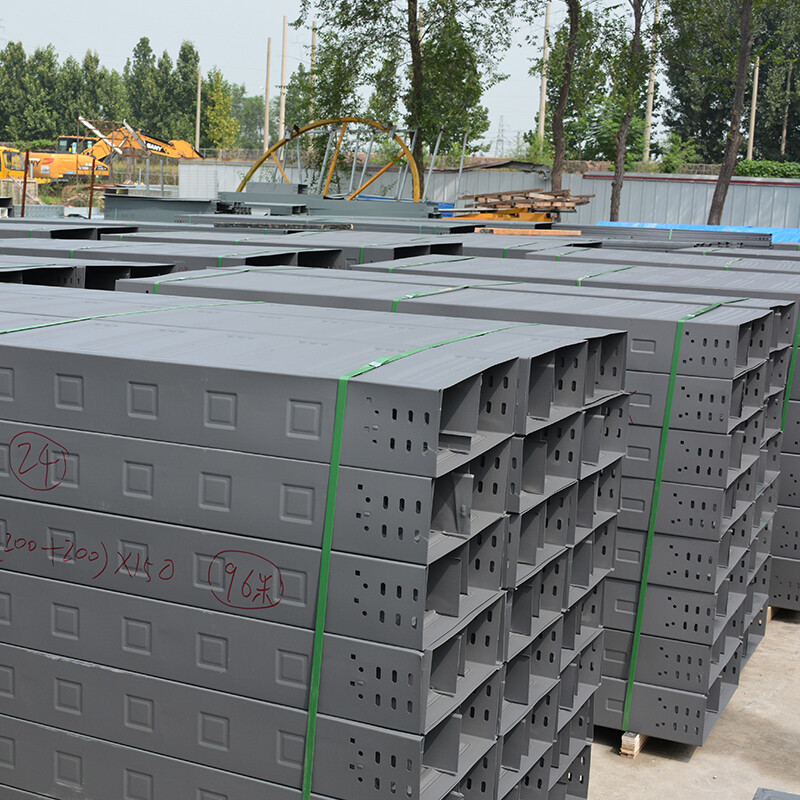

Bandeja para cables

Las bandejas de cables se dividen en estructuras de tipo ranura, tipo bandeja, tipo escalera y tipo rejilla, compuestas por soportes, soportes y accesorios de instalación. El puente dentro del edificio se puede erigir de forma independiente o colocar sobre varios edificios (estructuras) y soportes de bastidores de tuberías. Debe reflejar las características de estructura simple, apariencia hermosa, configuración flexible y mantenimiento conveniente. Todas las partes necesitan estar galvanizadas e instaladas en el puente exterior fuera del edificio.

Selección de bandeja de cables

1. En el diseño de ingeniería, el diseño del puente debe compararse de manera integral en función de factores como la racionalidad económica, la viabilidad técnica y la seguridad operativa para determinar el plan óptimo. También debe cumplir plenamente con los requisitos de construcción, instalación, mantenimiento y tendido de cables.

2. Cuando la bandeja de cables se coloca horizontalmente, la altura desde el suelo generalmente no debe ser inferior a 2,5 m. Cuando se coloca verticalmente, la parte inferior a 1,8 m desde el suelo debe protegerse con una cubierta metálica, excepto cuando se coloca en una sala eléctrica dedicada. Si la bandeja de cables se coloca horizontalmente en el entrepiso de equipos o en pasillos peatonales y está por debajo de 2,5 m, se deben tomar medidas de conexión a tierra protectora.

3. Cuando se utilizan bandejas de cables, canalizaciones y sus soportes y colgadores en entornos corrosivos, deben estar hechos de materiales rígidos resistentes a la corrosión o someterse a un tratamiento anticorrosivo. El método de tratamiento anticorrosivo debe cumplir con los requisitos de ingeniería

Requisitos ambientales y de durabilidad. Para lugares con altos requisitos de resistencia a la corrosión o limpieza, se deben seleccionar bandejas de cables de aleación de aluminio.

4. En secciones con requisitos de protección contra incendios, se pueden agregar a las escaleras y bandejas de cables materiales resistentes al fuego o retardantes de llama, como tableros, redes, etc., para formar una estructura cerrada o semicerrada. Se deben tomar medidas como aplicar recubrimientos resistentes al fuego en la superficie de la bandeja de cables y sus soportes y colgadores, y su rendimiento general de resistencia al fuego debe cumplir con los requisitos de las regulaciones o estándares nacionales relevantes. No se deben utilizar bandejas de cables de aleación de aluminio en lugares con altos requisitos de protección contra incendios en ingeniería.

5. Para líneas de cables que necesitan protección contra interferencias electromagnéticas, o cuando hay requisitos ambientales como luz solar exterior, aceite, líquidos corrosivos, polvo inflamable, etc., para protección externa, se deben seleccionar bandejas de cables tipo bandeja sin perforaciones.

6. En lugares propensos a la acumulación de polvo, las bandejas de cables deben usar cubiertas; en pasillos públicos o secciones de cruce al aire libre, se recomienda agregar almohadillas o usar bandejas perforadas en el puente inferior.

7. No se deben colocar cables con diferentes voltajes y propósitos en la misma capa de bandeja de cables.

Descripción

Definición de P/N:

◆ CT50×100, CT significa canalización de cables, 50×100 significa altura 50mm × ancho 100mm (dimensión exterior).

Vista en sección
